Rigoletto ist ein Entwässerungssystem für die oberflächennahe und dezentrale Versickerung, Rückhaltung oder Zwischenspeicherung von Regenwasser.

Die AUER Rigoletto Sickerboxen erfüllen die aktuellen strengen Richtlinien für kiesfreie Versickerungsanlagen.

Das DRAINMAX Tunnelsystem besteht aus großvolumigen, leichten Kunststoff- schalen zur Speicherung und anschließenden Versickerung von Niederschlagswasser. Die Halbschalen weisen ein Rückhaltevolumen von 100% auf. Im Vergleich zu einer Kiesrigole hat der Tunnel den 3-fachen Hohlraumanteil. Das Regenwasser kann ungehindert nach unten und durch die Öffnungen der Seitenwände in den Boden versickern. Die Tunnel sind standardmäßig bei geeigneter Überdeckung und Einbautiefe LKW belastbar und für jahrzehntelange Haltbarkeit ausgelegt. Mit nur drei verschiedenen Bauteilformen ist so auch ein größeres System mit geringstem Montageaufwand herzustellen. Infolge der Stapelbarkeit ergeben sich die niedrigst möglichen Transportkosten. Weitere Hinweise beim Hersteller.

Versickerung & Retention:

Tunnelsystem für Einzelobjekte:

LEGENDE:
1. DRAINMAX Tunnel
2. seitliche und obere Tunnelverfüllung
3. Geotextil
4. Tunnelüberdeckung

begehbar mind. 0,5 m
befahrbar mind 1,0 m

5. Oberboden
6. Regenwasserzuteilung
7. Sedimentations-/Filterschacht
8. Dachrinnenablaufschacht
9. Spül- und Kontrollschacht

VERSICKERUNG & RETENTION

Tunnelsystem für Siedlungsobjekte:

LEGENDE:
1. DRAINMAX Tunnel
2. seitliche und obere Tunnelverfüllung
3. Geotextil
4. Tunnelüberdeckung

begehbar mind. 0,5 m
befahrbar mind 1,0 m

5. Oberboden
6. Regenwasserverteilung
7. Sedimentations-/Filterschacht
8. Regenwasserzulauf

VERSICKERUNG & RETENTION

Tunnelsystem für Gewerbeobjekte mit Spültunnel:

LEGENDE:
1. DRAINMAX Tunnel
2. seitliche und obere Tunnelverfüllung
3. Geotextil
4. Tunnelüberdeckung

begehbar mind. 0,5 m
befahrbar mind 1,0 m

5. Oberboden
6. Regenwasserverteilung
7. Sedimentations-/Filterschacht
8. Spül- und Kontrollschacht
9. Regenwasserzulauf
10. Geotextil

Der Intewa DRAINMAX Wabenblock ist eine ultraleichte, hochfeste Wabenstruktur mit einem Rückhaltevolumen von über 95 %. Der Aufbau aus Polypropylen (PP) garantiert eine enorme Haltbarkeit, die verwendeten Materialien sind alle recyclebar. Der Versickerungsblock ist grundwasserneutral, zugelassen für Trinkwasseranwendungen und UV-, säure/ laugenstabil.

Weitere Hinweise beim Hersteller.

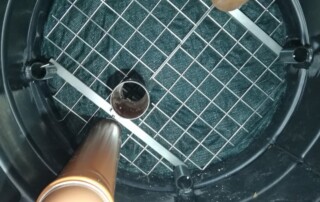

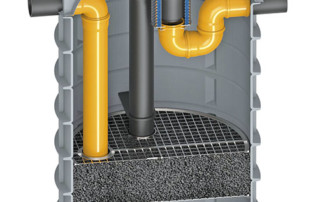

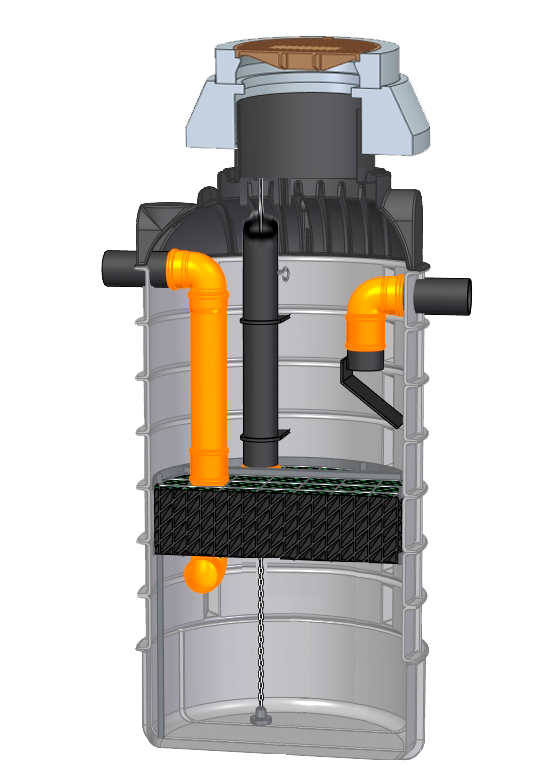

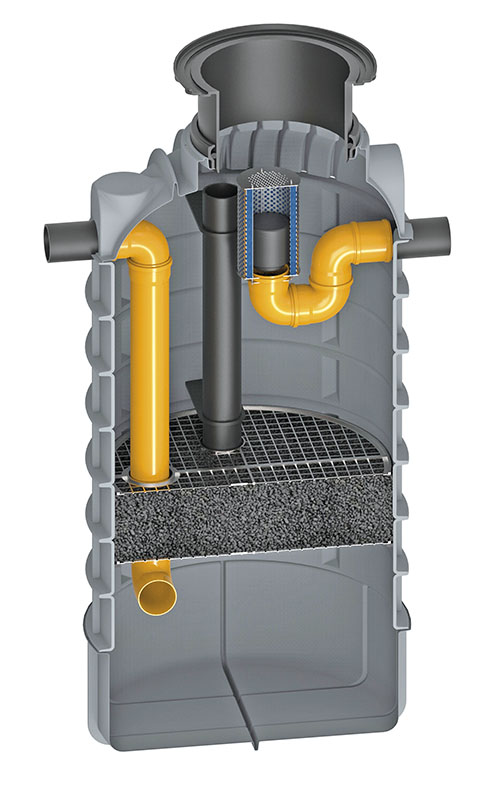

Vorreinigungsschacht mit großflächigem Hochleistungs-Koaleszenzfilter und integriertem Schlammspeicher.

In monolithischer Bauweise aus hochwertigem, abwasserbeständigen Polyethylen zum Einbau ins Erdreich.

Vorreinigungsschacht mit großflächigem Hochleistungs-Koaleszenzfilter und integriertem Schlammspeicher.

In monolithischer Bauweise aus hochwertigem, abwasserbeständigen Polyethylen zum Einbau ins Erdreich.

Aktivkohlefilter mit integriertem Schlammspeicher. In monolithischer Bauweise aus hochwertigem, abwasser-beständigen Polyethylen zum Einbau ins Erdreich. Mit und ohne Vorreinigung.

VORREINIGUNGSANLAGE VRA – Reinigung von kontaminiertem Niederschlagswasser.

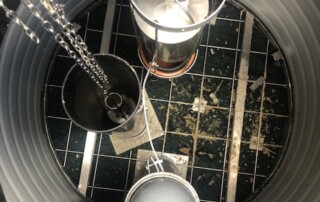

Vorreinigungsanlage VRA mit großflächigem Hochleistungs-Koaleszenzfilter und integriertem Schlammspeicher inkl. selbsttätigem Ablaufverschluß. Monolithische Bauweise aus hochwertigem, abwasserbeständigem Polyethylen zum Einbau ins Erdreich. Zur Vorreinigung von Wässern aus befestigten Strassen- und Parkplatzbereichen. Vorreinigung vor der Versickerung über Grünmulden oder begrünte Versickerungsbecken bzw. Ableitung in einen Vorfluter.

Für den begehbaren und befahrbaren Bereich. Steckfertig!

Ein Stauraumkanal (Regenwasserrückhaltung) ist erforderlich, um Starkregenereignisse auszugleichen. Über eine dosierte Entnahme wird das aufgestaute Wasservolumen in eine Versickerung oder einen Kanal abgeleitet. Nach Entleerung des Stauraumkanals steht dieser wieder in voller Funktion zur Verfügung.

Eine Retentionsanlage (Regenwasserrückhaltung) ist erforderlich, wenn u.a. eine Einleitbeschränkung in die öffentliche Entwässerungseinrichtung vorgeschrieben wird. Das erforderliche Rückhaltevolumen ergibt sich aus der Einleitbeschränkung, um Starkregenereignisse auszugleichen.

Kontinuierliche Ablaufdrossel aus Edelstahl D100-10 bis D400-460
– Ablaufdrosseln mit wählbaren Ablaufströmen bis 460 l/s
– hochwertiger V4A-Edelstahl mit Schwimmer
– Im Vergleich zu Starr- oder Wirbeldrossel zum 10% bis 30% geringeres Retentionsvolumen erforderlich

Sedimentations- / Filterschächte übernehmen die Aufgabe, das nachgeschaltete Versickerungssystem (z. B. Rigole) sowie Gewässer vor Verunreinigungen zu schützen, die durch die angeschlossenen versiegelten Flächen eingetragen werden.

Wir bieten 4 verschiedene Systeme von Filterschächten an: System Einfamilienhaus | System Einfamilienhaus XL | System Gewerbe | System Gewerbe XL

Schwerkraftabscheider mit Zahnschwelle.

In monolithischer Bauweise aus hochwertigem, abwasser-beständigem Polyethylen, wasserdicht, zum Einbau ins Erdreich.  Entscheidende Reduzierung der Strömungsgeschwindigkeit mit vergleichmäßigter Abgabe.
